型號表示

1：夾持力 Capacity Of Clamp

01：夾持力 = 10KN

02：夾持力 = 20KN

04：夾持力 = 40KN

06：夾持力 = 60KN

10：夾持力 = 100KN

16：夾持力 = 160KN

25：夾持力 = 250KN

2：型號選項 Types Options

無符號：標準

C：自走式（氣缸移動）

G：大行程式 (可調節行程）

XL：鏈條式（鏈條自走式）

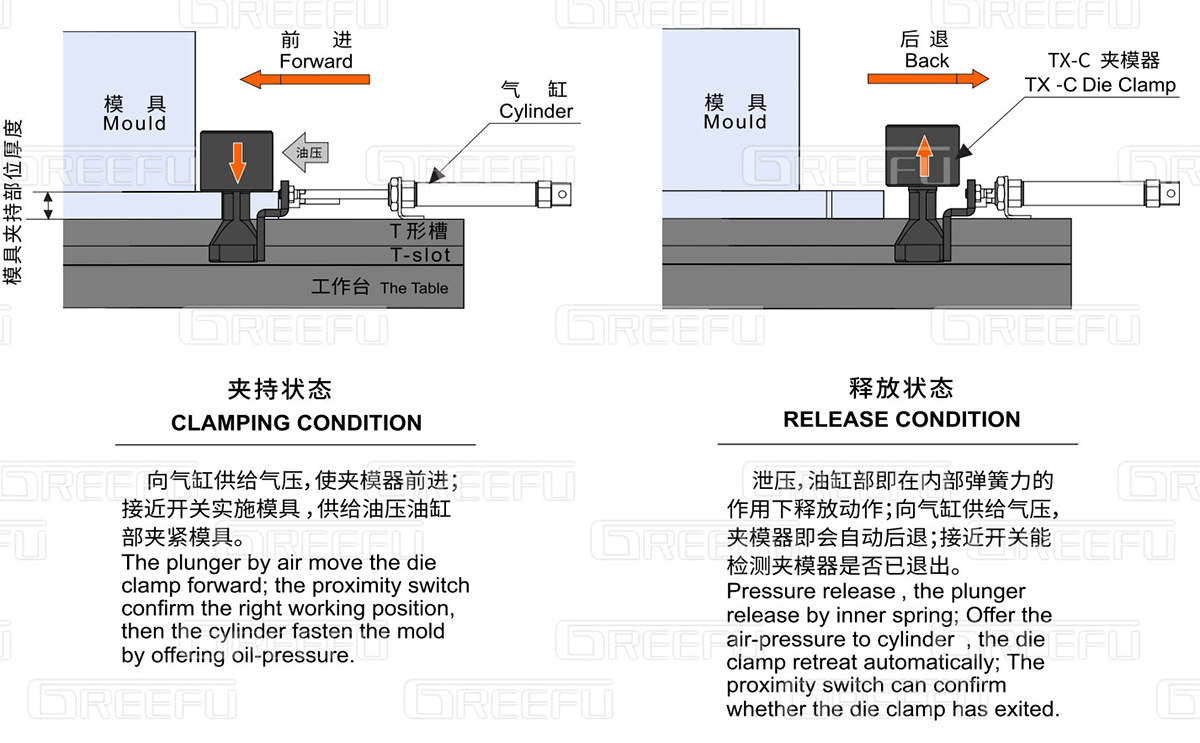

動作原理

* 需根據貴司使用模具夾持部位厚度及T形槽尺寸，制作夾模器，相關參數詳見參照表或來電咨詢

型號規格

型號	TX-1	TX-2	TX-4	TX-6	TX-10	TX-16	TX-25
夾持力 KN	10	20	40	63	100	160	250
全行程(X) mm	5	8	8	8	8	8	8
夾緊行程(Y) mm	3	4	3	3	3	3	3
安全行程(Z) mm	2	4	5	5	5	5	5
油缸容量 mm	2.7	6.5	13	21	32	54	84
使用溫度 ℃	0~70 ℃
使用頻率	20次/1日以下
最小T形槽尺寸 mm	8	12	16	18	22	28	36
最大T形槽尺寸 mm	20	32	42	42	54	54	54

外形尺寸圖

注意事項：

1.請在夾緊能力范圍內使用。

2.本資料所記載的規格和內容，隨產品改良會有不預先通知就進行變更的可能。(請在購買前電詢確認）

外形尺寸

型號	TX-1C	TX-2C	TX-4C	TX-6C	TX-10C	TX-16C	TX-25C
E	38	53	68	78	98	127	148
F	37	52	61.5	68	71	78	100
G	12	17	23	28	38	48	60
M	35	48	59	59	79	88	98
K	10	12	15	16	16	16	15
Min.C	8	8	10	14	17	20	23
PT	1/8	1/8	1/4	1/4	1/4	1/4	1/4
A	22	22	22	28	28	28	28
B	37	37	37	48	48	48	56
C	16	16	16	20	20	23	25
D	24	24	24	28	28	28	28
選用泵浦	選用泵浦：FP1014U-□-□

注：1. 需變更夾緊行程與安全行程的比率時，請另行詢問；

2. A B C D 尺寸有本公司根據 T形槽尺寸而定；

3. 訂貨時請標明 T形槽尺寸 A B C D 尺寸及模具夾持部位厚度（H）尺寸；
