TXL 夾模器

國家專利號：ZL201720982243.9

通過鏈條傳動自動行走式夾模器

QQ：2799289925 微信：15957496378 郵箱：wlei@greefu.com 電話：15957496378

產品介紹技術參數 圖片展示

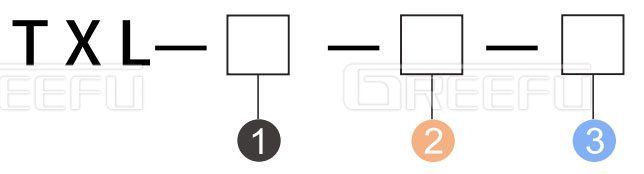

型號表示

1：夾持力 Capacity Of Clamp

04：夾持力 = 40KN

06：夾持力 = 60KN

10：夾持力 = 100KN

2：行走行程

行走行程 : S = 400-1200mm

3：接線盒位置

L ：左側 R : 右側

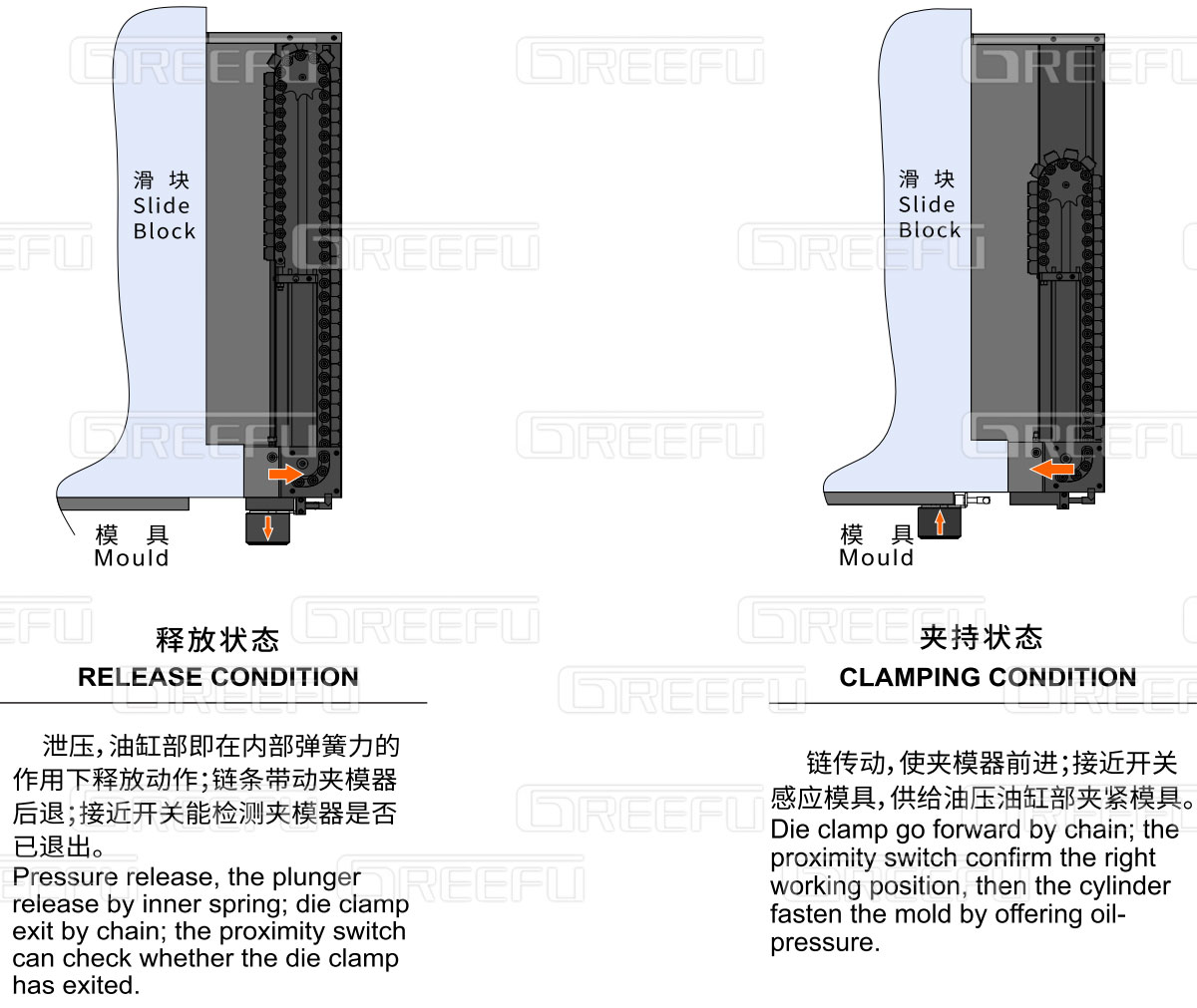

動作原理

* 需根據貴司使用模具夾持部位厚度及T形槽尺寸，制作夾模器，相關參數詳見參照表或來電咨詢

型號	TXL-4	TXL-6	TXL-10
夾持力 KN	40	60	100
全行程 mm	8	8	8
夾緊行程 mm	3	3	3
行走行程 mm	400~1200
行走速度 mm/sec	140 -300（通過流量調節器調節）

型號	TXL-4	TXL-6	TXL-10
夾持力/Capacity of clamp (tons)	4	6	10
氣壓壓力/Cneumatic pressure (kg/cm2 )	5
油壓壓力/Hydraulic pressure (kg/cm2 )	250
移動速度/Moving speed (m/min)	2~6
夾持總行程/Total stroke (mm)	8	8	8
￠X (mm)	65	82	99
Y (mm)	61	68	74
Z (mm)	23	14.5	6
￠A (mm)	25	28	28
B (mm)	29.5	35.5	43.5
接近開關電壓/Proximity switch voltage (v)	DC10～30V(3-wire)(NPN or PNP) AC90～250V(2-wire)
